Набор "Магнитное поле Земли"

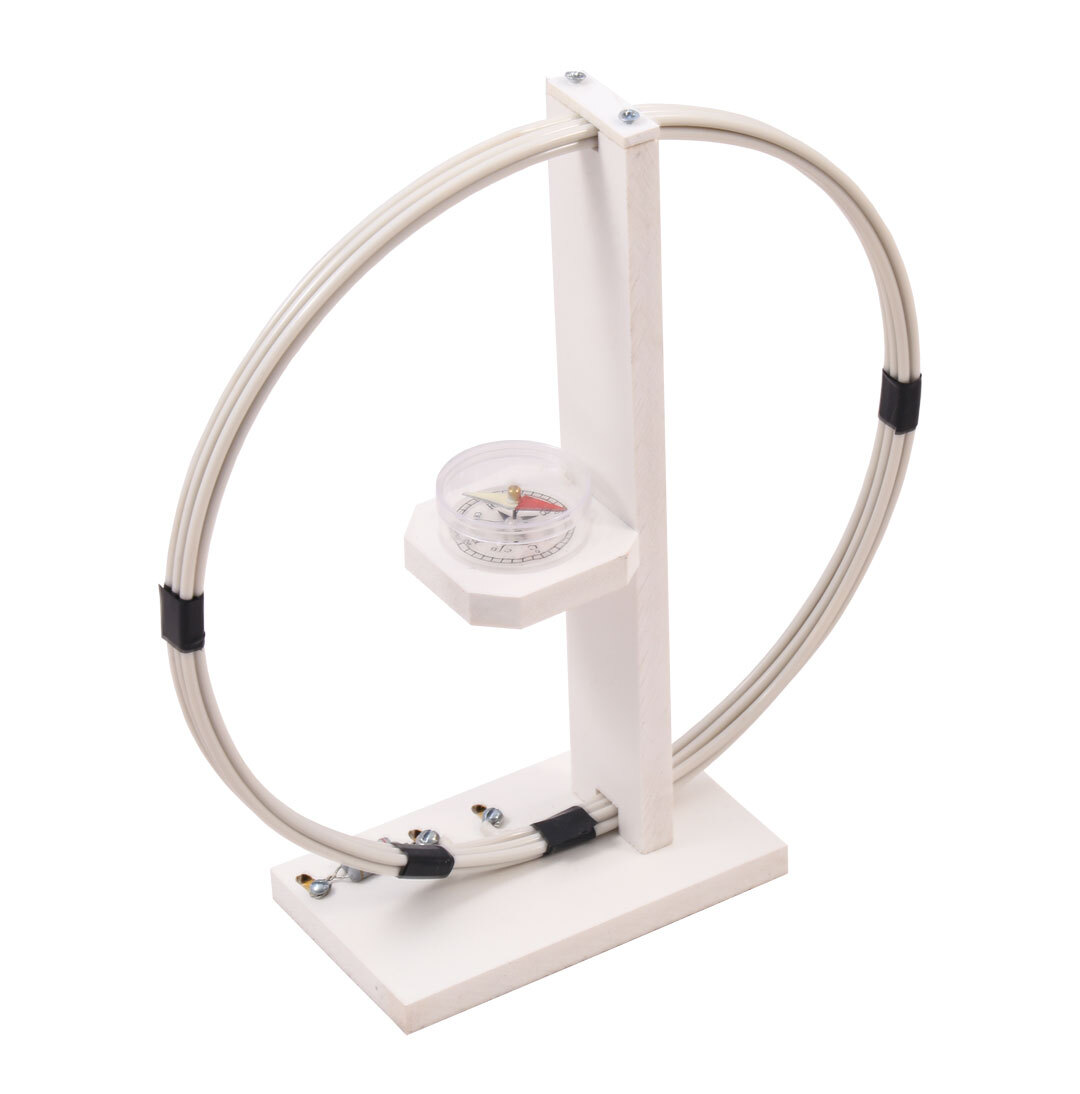

Набор "Магнитное поле Земли" предназначен для определения горизонтальной составляющей магнитного поля Земли. Прибор представляет собой катушку диаметром 0.21 м, содержащую 6 витков изолированного провода. В центре катушки на горизонтальной площадке расположена магнитная стрелка. Стрелка находится в корпусе, на котором имеется шкала для отсчета угла поворота. Корпус закреплен так, что линия 0-1800 шкалы совпадает с плоскостью катушки. Для того чтобы не искажать измеряемое магнитное поле, штатив прибора изготовлен из немагнитных материалов. При выполнении эксперимента измеряют угол отклонения магнитной стрелки при различных значениях тока в катушке, строят зависимость тангенса угла отклонения стрелки от индукции магнитного поля катушки и определяют горизонтальную составляющую магнитного поля Земли.
