Установка для изучения дифракции на дифракционной решётке и определения длины волны монохроматического света.
Характеристики и комплектация
Назначение
- Изучение дифракции на одномерной периодической структуре
- Определение длины волны монохроматического света с помощью дифракционной решетки
Устройство

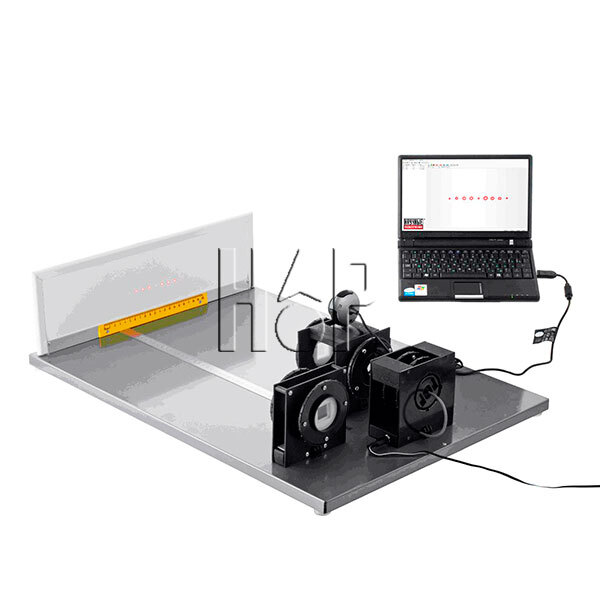

Стойка источника света и стойка для установки дифракционной решетки жестко закреплены на основании установки. На поверхности основания имеется линейка для измерения расстояния от экрана до дифракционной решетки, используемой в опыте. На той же поверхности смонтирована дополнительная стойка для хранения двух дифракционных решеток, не используемых в данный момент. Поляризатор установлен перед дифракционной решеткой и используется для уменьшения интенсивности падающего на экран излучения при фотографировании его с помощью видеорегистратора. Масштаб съемки определяется с помощью линейки, смонтированной в нижней части экрана.
Описание
Выполнение работы включает получение на экране и фотографирование дифракционной картины с целью определения длины волны источника когерентного излучения. При обработке фотографий используется программный измеритель расстояний, позволяющий фиксировать в таблице измеренные расстояния между дифракционными максимумами. Измерения проводятся для трех дифракционных решеток, полученные при этом значения длины волны усредняются.
Габариты установки 780 х 370 х 220мм
Применение в образовательном процессе
Дифракционную картину получают на экране и фотографируют видеорегистратором, поляризатор перед решёткой ослабляет интенсивность излучения при съёмке. Программным измерителем расстояний снимают расстояния между максимумами. Опыт повторяют для трёх решёток и усредняют полученные значения длины волны.
Преимущества
- Стойки источника света и решётки жёстко закреплены на основании
- Линейка на основании для измерения расстояния от экрана до решётки
- Дополнительная стойка для хранения двух решёток
- Линейка внизу экрана задаёт масштаб съёмки
- Габариты 780×370×220 мм
Произведено компанией «Научные развлечения» (Россия). Бренд «Наураша» выпускает цифровые лаборатории для дошкольного и начального образования. Соответствует требованиям ФГОС. Входит в перечень Приказа 838 Минпросвещения.
