Установка на оптической скамье для изучения дифракции Фраунгофера на одной щели, определения длины волны излучения и ширины щели.
Характеристики и комплектация
Назначение
- изучение дифракции Фраунгофера на одной щели
- определение длины волны излучения на основе параметров дифракционной картины
- определение ширины щели на основе параметров дифракционной картины
Устройство
Оптическая схема установки включает источник когерентного излучения, дифракционный объект и полупрозрачный экран, за которым установлен видеорегистратор. Для установки оптических элементов используются стойки, которые могут перемещаться вдоль оптической скамьи. На одной из стоек смонтирован источник когерентного излучения с выключателем и разъемом для подключения блока питания, на другой устанавливается дифракционный объект. Третья стойка используется для размещения экрана и видеорегистратора.
Описание

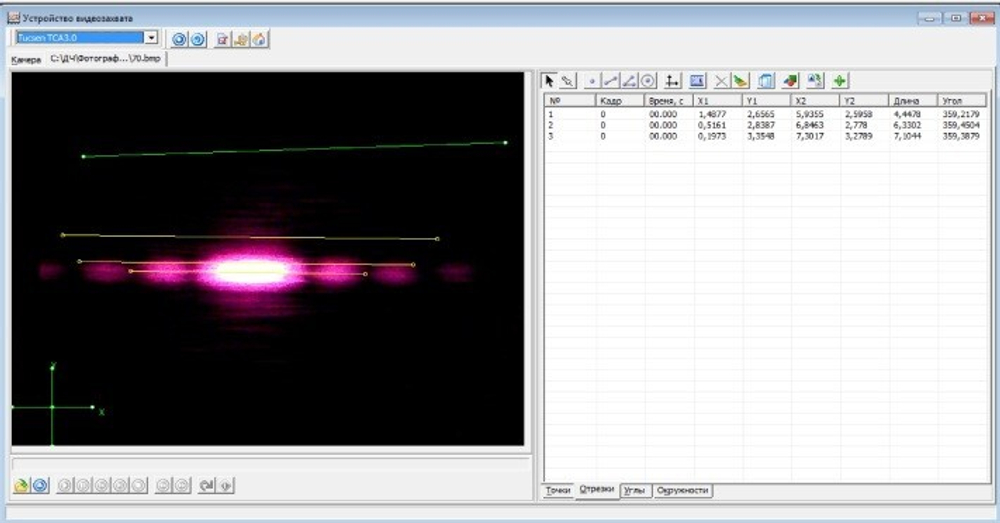

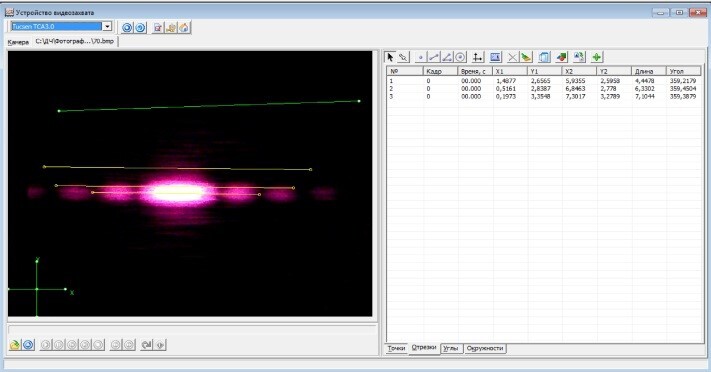

Выполнение работы включает получение на экране и фотографирование дифракционной картины, а также определение длины волны источника когерентного излучения на основе анализа изображений, получаемых при прохождении света через щели известной ширины. При обработке фотографий используется программный измеритель расстояний, позволяющий фиксировать в таблице измеренные расстояния между дифракционными максимумами. После этого решается обратная задача: определяется ширина двух других щелей с металлическими кромками, входящих в комплект.
Габариты установки 1020х190х210мм
Применение в образовательном процессе
Дифракционную картину получают на полупрозрачном экране и фотографируют видеорегистратором. Программным измерителем расстояний находят расстояния между максимумами и по щели известной ширины определяют длину волны. Затем решают обратную задачу: находят ширину двух других щелей с металлическими кромками из комплекта.
Преимущества
- Источник когерентного излучения с выключателем и разъёмом для блока питания
- Три стойки, перемещаемые вдоль оптической скамьи
- Полупрозрачный экран с видеорегистратором
- Габариты 1020×190×210 мм
