Настольная установка для измерения ЭДС и внутреннего сопротивления источника постоянного тока и подбора оптимального сопротивления нагрузки.
Характеристики и комплектация
Назначение
- Измерение ЭДС источника постоянного тока
- Определение внутреннего сопротивления источника постоянного тока
- Определение оптимального сопротивления нагрузки
Устройство

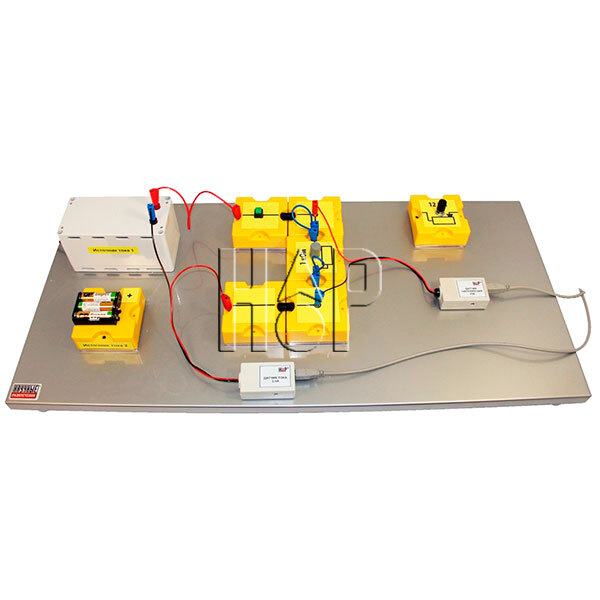

Лабораторная установка состоит из настольного металлического стенда, на котором собирается изучаемая электрическая цепь, датчика напряжения, датчика тока, двух источников постоянного тока и элементов электрической цепи. Элементы электрической цепи смонтированы в специальных боксах, на лицевой стороне которых находится обозначение элемента. Соединение цепи нагрузки с источником постоянного тока осуществляется на короткое время при включении кнопочного выключателя. Регистрация данных осуществляется с помощью датчика напряжения, который фиксирует напряжение на сопротивлении нагрузки, и датчика тока, измеряющего силу тока в цепи.
Описание

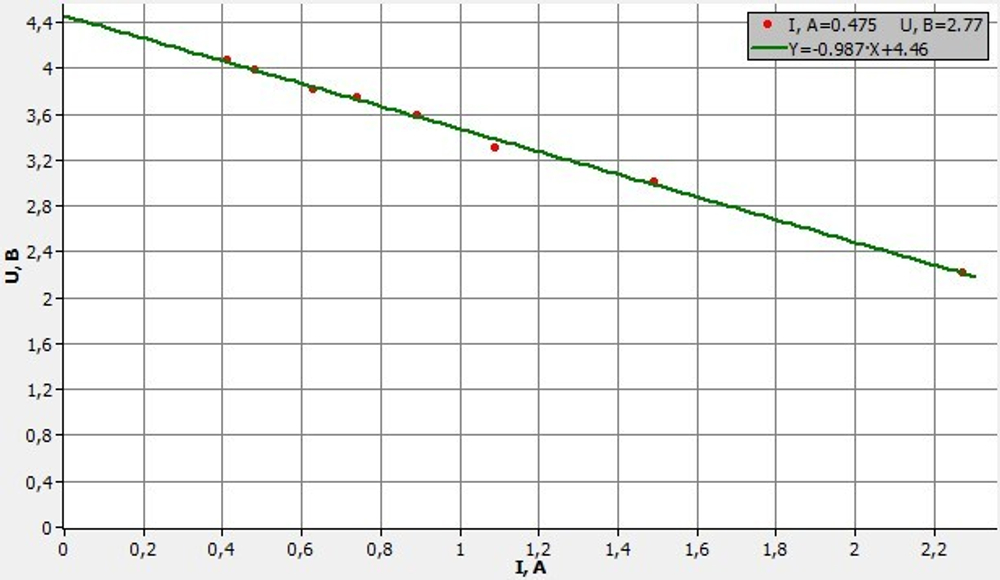

После ввода в таблицу значений напряжения на нагрузке и тока в цепи при различных сопротивлениях нагрузки в ней проводится расчет полезной мощности. Далее на экран выводится график зависимости напряжения на нагрузке от силы тока в цепи, который аппроксимируется линейной зависимостью. На основе полученных коэффициентов линейной зависимости определяется ЭДС и внутреннее сопротивление источника тока.
Следующий этап работы заключается в выводе на экран зависимости мощности от сопротивления нагрузки и в сопоставлении положения максимума этой зависимости с внутренним сопротивлением источника питания. Завершающий этап работы состоит в сравнении между собой характеристик двух источников питания.
Габариты установки 370х780х120мм
Применение в образовательном процессе
Напряжение на нагрузке и ток в цепи заносят в таблицу при разных сопротивлениях нагрузки и считают полезную мощность. По линейной аппроксимации графика напряжения от тока находят ЭДС и внутреннее сопротивление, затем сравнивают положение максимума мощности с внутренним сопротивлением. В конце сопоставляют характеристики двух источников питания.
Преимущества
- Металлический стенд для сборки цепи
- Датчик напряжения и датчик тока
- Два источника постоянного тока
- Кнопочный выключатель замыкает цепь на короткое время
- Габариты 370×780×120 мм
