Лабораторная установка для измерения амплитудно-частотных характеристик последовательного колебательного контура и построения резонансных кривых.
Характеристики и комплектация
Назначение
- Измерение амплитудно-частотных характеристик колебательного контура
- Построение на экране компьютера резонансных кривых для трех значений активного сопротивления
- Определение резонансной частоты, расчет добротности, измерение ширины резонансных кривых
Устройство

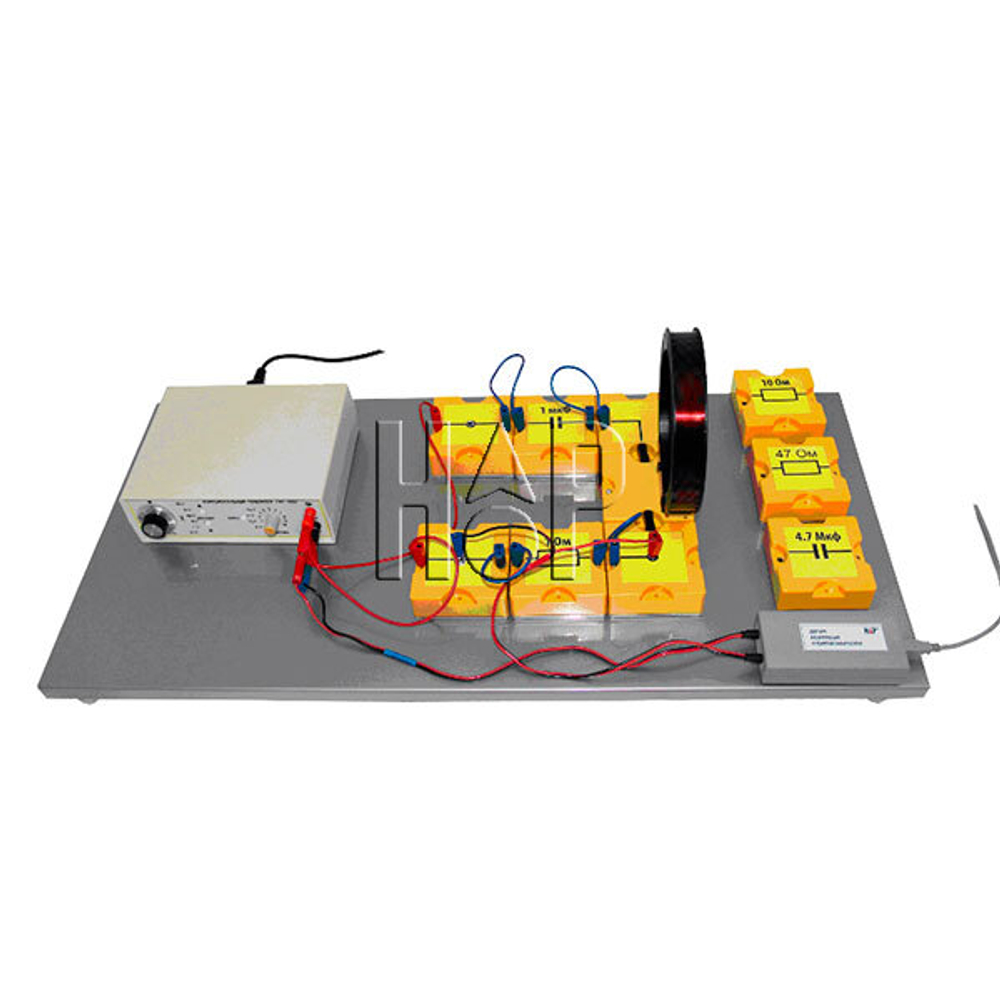

Последовательный колебательный контур собран на металлической платформе с магнитным закреплением элементов и использованием жестких соединителей для объединения элементов в электрическую цепь. Обозначения элементов нанесены на их лицевой (верхней) поверхности. Питание контура осуществляется от функционального генератора с выходным напряжением не более 10В, обеспечивающего максимальный ток в цепи не менее 1А.
Описание

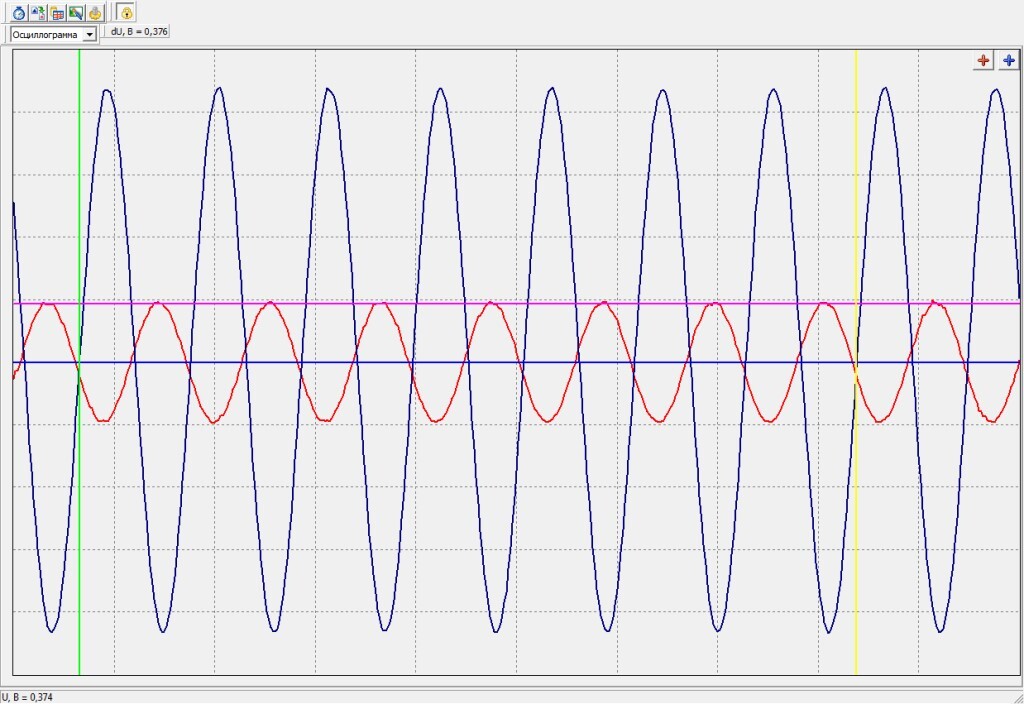

При обработке сигнала напряжения на резисторе используются горизонтальные и вертикальные маркеры. С их помощью в таблицу на экране персонального компьютера вводятся значения амплитуды колебаний и время, за которое совершается несколько колебаний. По этим данным в таблице рассчитываются значение тока в цепи и частота колебаний.
Полученные при этом пары чисел (частота, амплитуда) выводятся на экран в виде графика зависимости амплитуды колебаний от частоты (резонансная кривая). По графику определяется резонансная частота и добротность контура. Эксперимент проводится несколько раз при существенно отличающихся значениях активного сопротивления контура.
Габариты установки 780х370х220мм
Применение в образовательном процессе
Горизонтальными и вертикальными маркерами вводят в таблицу амплитуду напряжения на резисторе и время нескольких колебаний, программа рассчитывает ток и частоту. По резонансной кривой определяют резонансную частоту и добротность. Опыт повторяют для трёх значений активного сопротивления контура.
Преимущества
- Металлическая платформа с магнитным закреплением элементов
- Обозначения нанесены на верхнюю поверхность элементов
- Функциональный генератор: напряжение не более 10 В, ток не менее 1 А
- Габариты 780×370×220 мм
Произведено компанией «Научные развлечения» (Россия). Бренд «Наураша» выпускает цифровые лаборатории для дошкольного и начального образования. Соответствует требованиям ФГОС. Входит в перечень Приказа 838 Минпросвещения.
