Лабораторная установка для наблюдения колец Ньютона: по интерференционной картине определяют радиус кривизны линзы и длину волны света.
Характеристики и комплектация
Назначение
- Изучение явления интерференции света при отражении от плоской и сферической поверхности
- Наблюдение колец Ньютона
- Определение радиуса кривизны поверхности линзы и длины волны света
Устройство

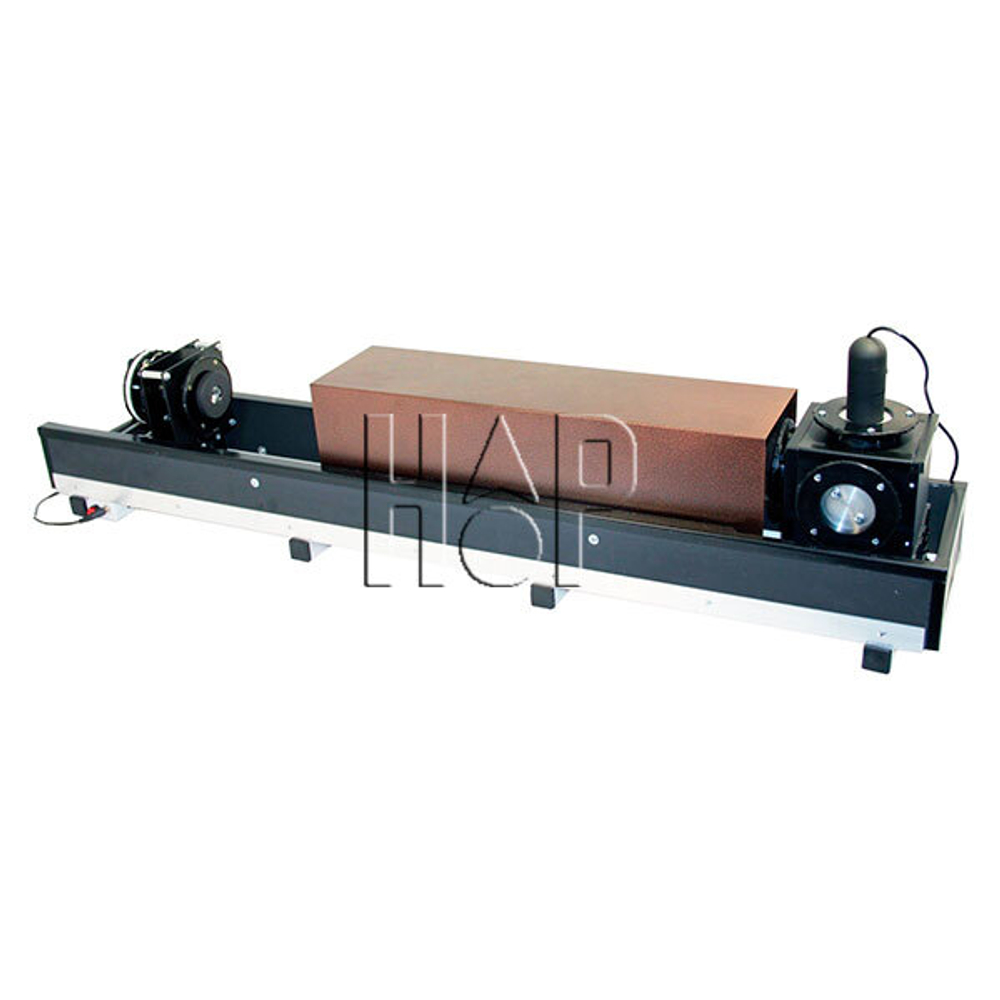

Установка включает в себя оптическую скамью со стойкой источника излучения и оптическим боксом, обеспечивающих установку оптических элементов в требуемой конфигурации. Блок источника излучения включает в себя два излучателя, которые могут быть поочередно установлены в оптическую схему и соединены с клеммами питания.
Объект «Кольца Ньютона» смонтирован внутри оптического бокса, в котором также находится светоделительная пластина. Для наблюдения и фотографирования интерференционной картины используется цифровой микроскоп, подключаемый к компьютеру. Установка оснащена сдвижным светонепроницаемым кожухом, который препятствует попаданию внешнего света в оптический бокс.
Описание

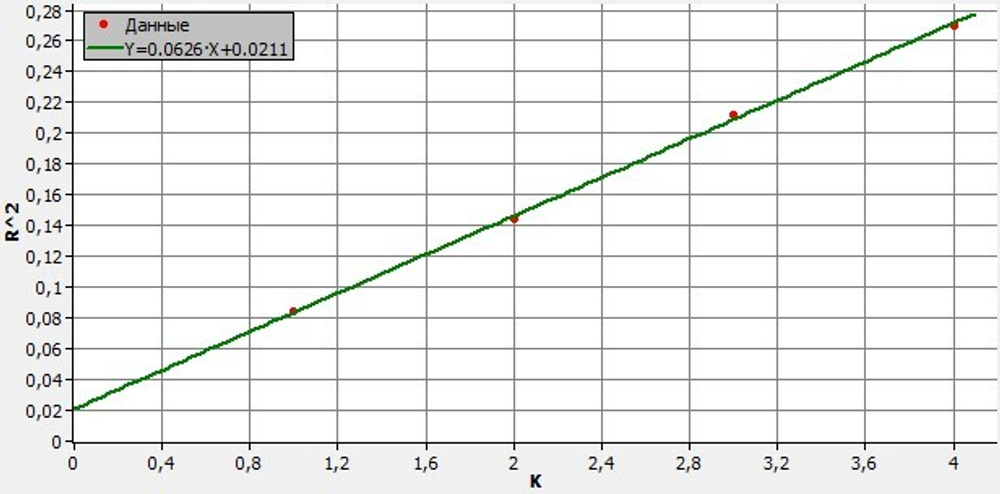

В основу методики обработки данных положено построение на экране зависимости квадрата радиуса кольца от его номера rk2 = Rλk − 2Ra, аппроксимация экспериментальных точек функцией вида Y=AX+B и определение на основе вычисленных значений A и B параметров, требуемых по заданию лабораторной работы (радиуса кривизны линзы с использованием известной длины волны одного источника и после этого длины волны второго источника света, а также размера «пылинки», которая не дает оптическим элементам подойти вплотную друг к другу).

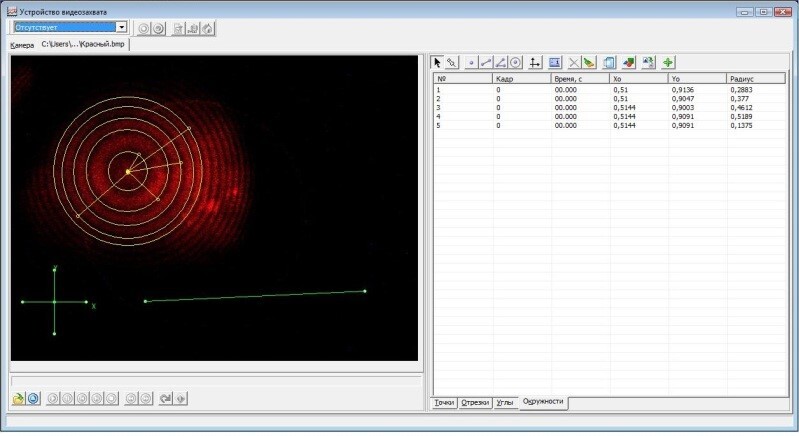

Радиусы темных колец определяются путем совмещения построенных в программе обработки окружностей с темными кольцами на фотографии интерференционной картины и пересчета радиусов с учетом масштаба съемки.
Габариты установки 185х1000х300мм
Применение в образовательном процессе
Кольца фотографируют цифровым микроскопом, подключённым к компьютеру. В программе строят зависимость квадрата радиуса кольца от его номера и по аппроксимации находят радиус кривизны линзы, а затем длину волны второго источника.
Преимущества
- Оптическая скамья с оптическим боксом и светоделительной пластиной
- Два сменных излучателя
- Сдвижной светонепроницаемый кожух
- Габариты 185х1000х300 мм
Произведено компанией «Научные развлечения» (Россия). Бренд «Наураша» выпускает цифровые лаборатории для дошкольного и начального образования. Соответствует требованиям ФГОС. Входит в перечень Приказа 838 Минпросвещения.
