Лабораторная установка для измерения индуктивности соленоидов в цепях постоянного и синусоидального тока с осциллографическим датчиком напряжения.
Характеристики и комплектация
Назначение
- Выявление закономерностей протекания тока в цепи, содержащей последовательно соединенные соленоид и резистор при подключении и после отключения соленоида от источника постоянного тока и оценка индуктивности соленоида на основе полученных данных
- Измерение соотношений амплитуд и сдвигов фаз на соленоиде и резисторе при протекании по ним синусоидального тока
- Измерение значений индуктивности двух разных соленоидов различными способами, сравнение измеренных величин индуктивности соленоидов с расчетными
Устройство

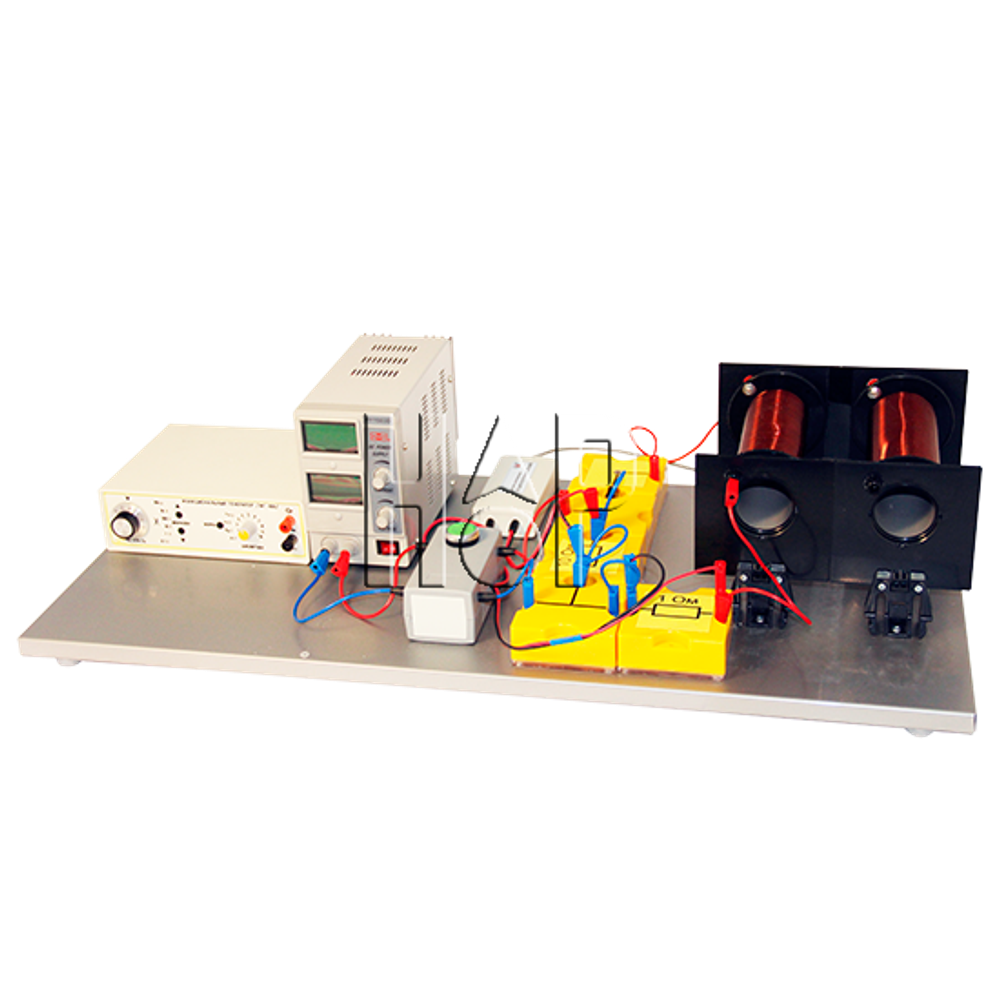

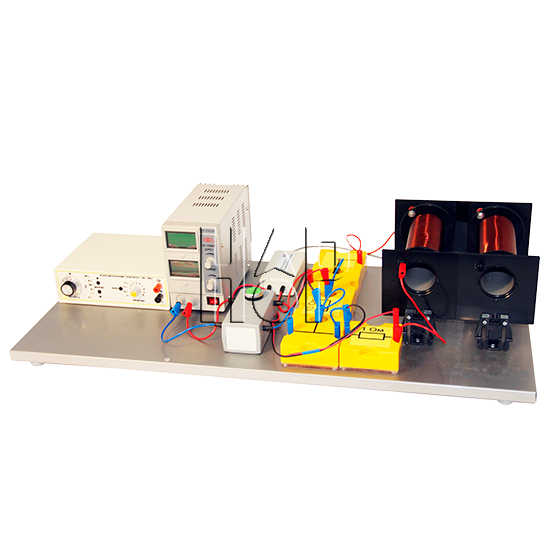

Лабораторная установка состоит из настольного металлического стенда, на котором собирается изучаемая электрическая цепь, осциллографического датчика напряжения, источников питания и элементов электрической цепи. Элементы электрической цепи смонтированы в специальных боксах, на лицевой стороне которых находится обозначение элемента. Источник постоянного тока подключается к содержащей соленоид электрической цепи через кнопочный выключатель. Регистрация данных осуществляется с помощью осциллографического датчика напряжения, который фиксирует напряжение на двух выбранных элементах электрической цепи.
Описание
Решение измерительных задач, поставленных в лабораторной работе, обеспечивается тремя компьютерными сценариями получения и обработки данных. Для нахождения характерного времени нарастания или спада тока в цепи, определяемого величиной индуктивности, экспериментальные кривые аппроксимируются экспоненциальными зависимостями. В цепи переменного тока индуктивность определяется на основе углового коэффициента прямой, аппроксимирующей зависимость UL / UR = F(ω). Данные для ее построения снимаются с экрана и вносятся в таблицу с помощью аппарата вертикальных (временные характеристики) и горизонтальных (амплитуда синусоиды) маркеров.
Габариты установки 370х680х200мм
Применение в образовательном процессе
В работе три компьютерных сценария. В первом изучают нарастание и спад тока в цепи из соленоида и резистора при подключении к источнику постоянного тока и отключении. Во втором измеряют амплитуды и сдвиги фаз при синусоидальном токе. В третьем индуктивность двух соленоидов находят разными способами и сравнивают с расчётной.
Преимущества
- Настольный металлический стенд для сборки цепи
- Элементы цепи в боксах с обозначением на лицевой стороне
- Кнопочный выключатель в цепи постоянного тока
- Габариты 370×680×200 мм
Произведено компанией «Научные развлечения» (Россия). Бренд «Наураша» выпускает цифровые лаборатории для дошкольного и начального образования. Соответствует требованиям ФГОС. Входит в перечень Приказа 838 Минпросвещения.
