Лабораторная установка для изучения изобарного процесса: проверка закона Гей-Люссака по зависимости объёма воздуха от температуры при остывании.
Характеристики и комплектация
Назначение
- Получение экспериментальных точек зависимости давления от температуры газа при его остывании в условиях постоянного давления
- Проверка соответствия полученной экспериментальной зависимости закону Гей-Люссака для изобарного процесса в идеальном газе
- Определение температурного коэффициента объемного расширения газа
- Определение работы газа при постоянном давлении
Устройство

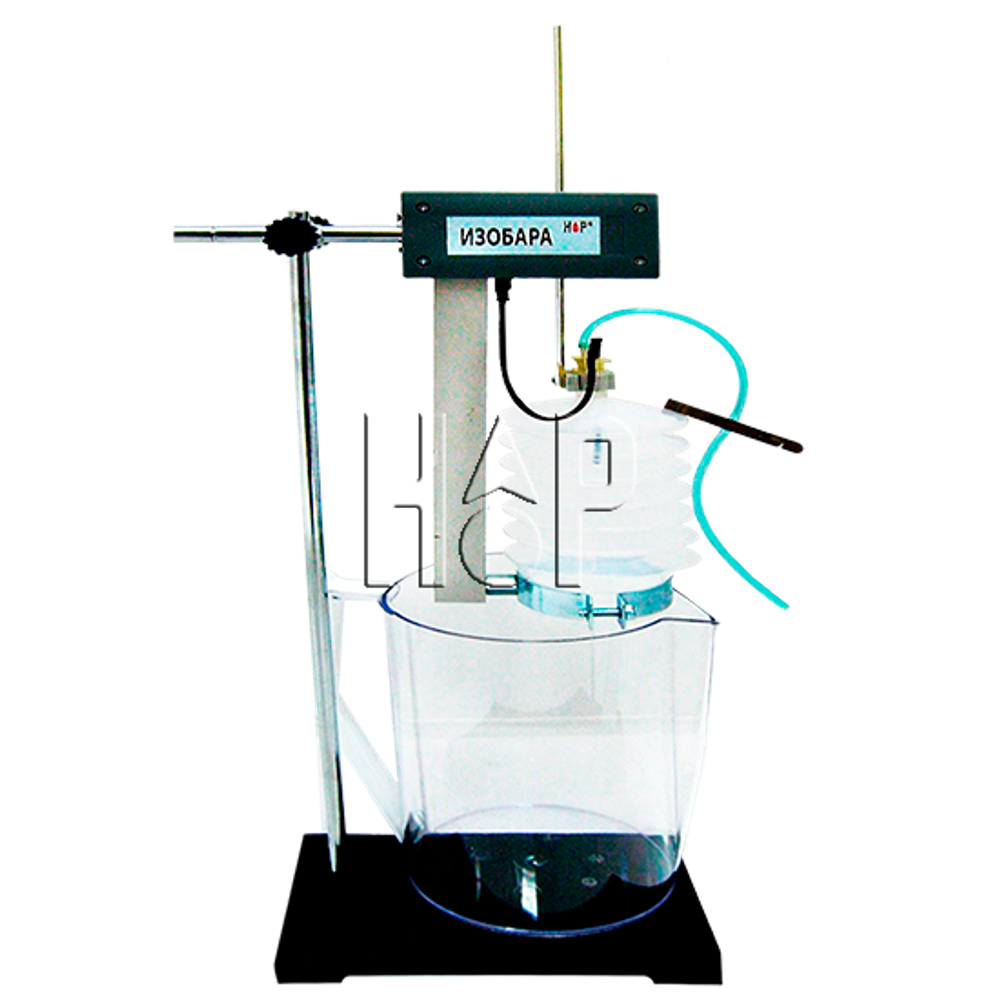

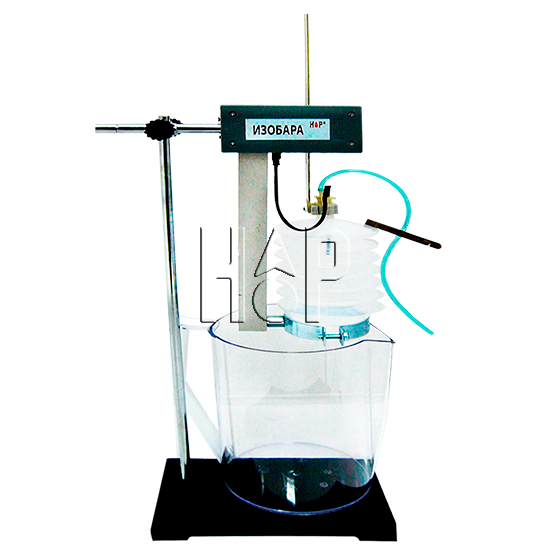

Основу лабораторной установки составляет герметичный резервуар для газа, объем которого легко изменяется, поддерживая близкое к нулевому значение разности давлений внутри и снаружи. Внутри резервуара находится чувствительный элемент датчика температуры. Контроль объема воздуха в резервуаре осуществляется с помощью датчика объема. Квазистационарные условия изобарного процесса обеспечиваются при остывании предварительно нагретого резервуара на воздухе в течение примерно 10 минут. Нагрев резервуара и, соответственно, находящегося в нем воздуха осуществляется при погружении его в горячую воду.
Описание
Регистрация данных осуществляется в автоматическом режиме на протяжении всего процесса остывания газа при постоянном давлении. Обработка данных включает построение зависимостей объема газа от температуры, выраженной в градусах Цельсия, и от абсолютной температуры. На первом графике тангенс угла наклона аппроксимирующей данные прямой линии используется для вычисления температурного коэффициента объёмного расширения газа, на втором графике иллюстрируется пропорциональность объема абсолютной температуре.
Габариты установки 300х250х700мм
Применение в образовательном процессе
Резервуар нагревают в горячей воде, затем он остывает на воздухе примерно 10 минут, а датчики автоматически записывают объём и температуру. По графикам находят температурный коэффициент объёмного расширения газа и работу газа при постоянном давлении.
Преимущества
- Герметичный резервуар, объём которого легко меняется
- Датчик температуры внутри резервуара и датчик объёма
- Графики объёма от температуры по Цельсию и от абсолютной температуры
- Габариты 300×250×700 мм
