Установка для изучения свободных и вынужденных колебаний тележки на магнитной подвеске между двумя пружинами, с построением резонансной кривой.
Характеристики и комплектация
Назначение
- Изучение вынужденных механических колебаний
- Изучение свободных колебаний при движении тела под действием силы упругости
- Измерение частоты внешнего воздействия на систему
- Непрерывное измерение координаты тела, совершающего колебания
- Построение резонансной кривой
- Определение резонансной частоты системы
- Исследование зависимости характеристик колебательной системы от ее параметров (массы тела, жесткости пружин, сопротивления движению)
Устройство

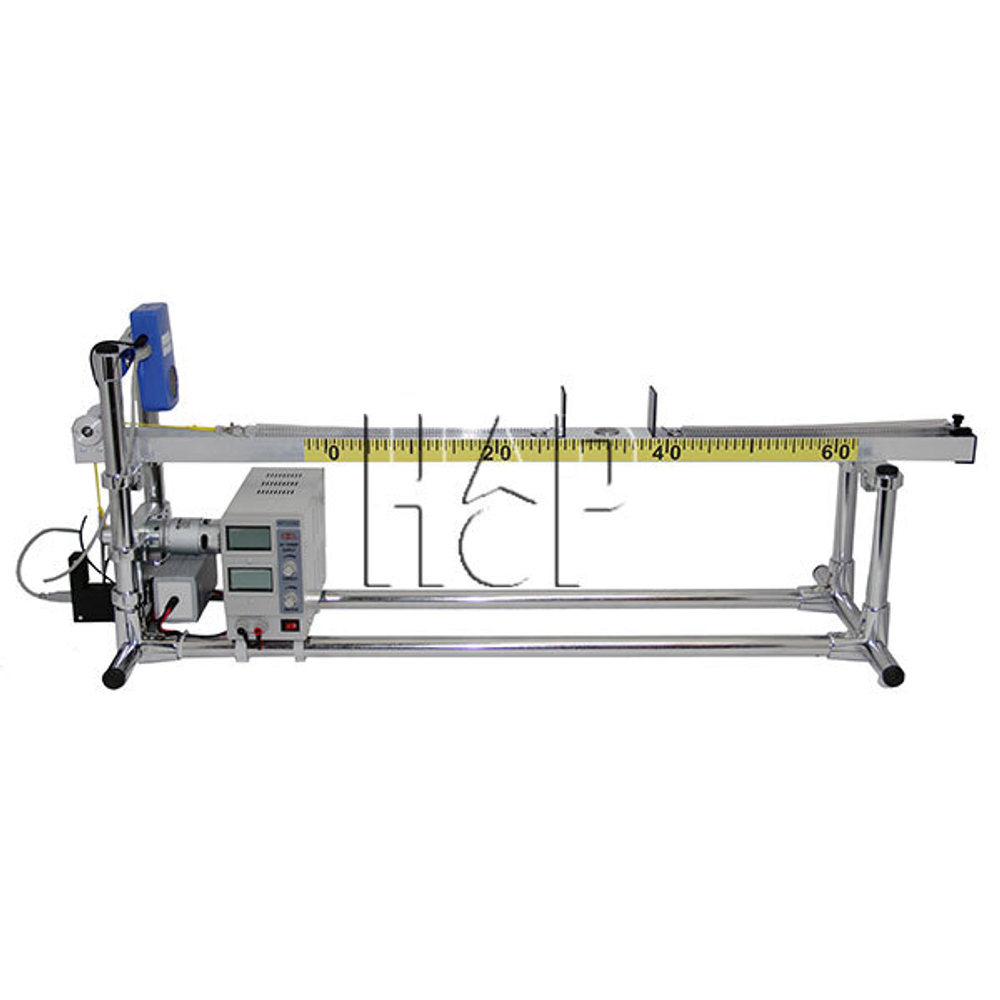

Тележка, которая может двигаться вдоль направляющей с малым трением (на магнитной подвеске), находится между двумя пружинами, одна из которых закреплена на направляющей, а вторая растягивается нитью, закрепленной на вращаемом двигателем диске на некотором расстоянии от его центра. В комплект входит 2 тележки, сильно отличающиеся по сопротивлению движению. Изменение частоты вынуждающей силы происходит при уменьшении или увеличении частоты вращения двигателя, которая контролируется с помощью оптоэлектрического датчика.
Описание
Измерение координаты тележки проводится с помощью датчика расстояния, что позволяет вывести на экран график зависимости координаты от времени и определить по нему амплитуду и частоту свободных колебаний (1-й этап работы). На 2-ом этапе (получение резонансных кривых) амплитуда колебаний измеряется по показаниям датчика расстояния, а частота вынуждающей силы измеряется на основе данных, приходящих от оптоэлектрического датчика.

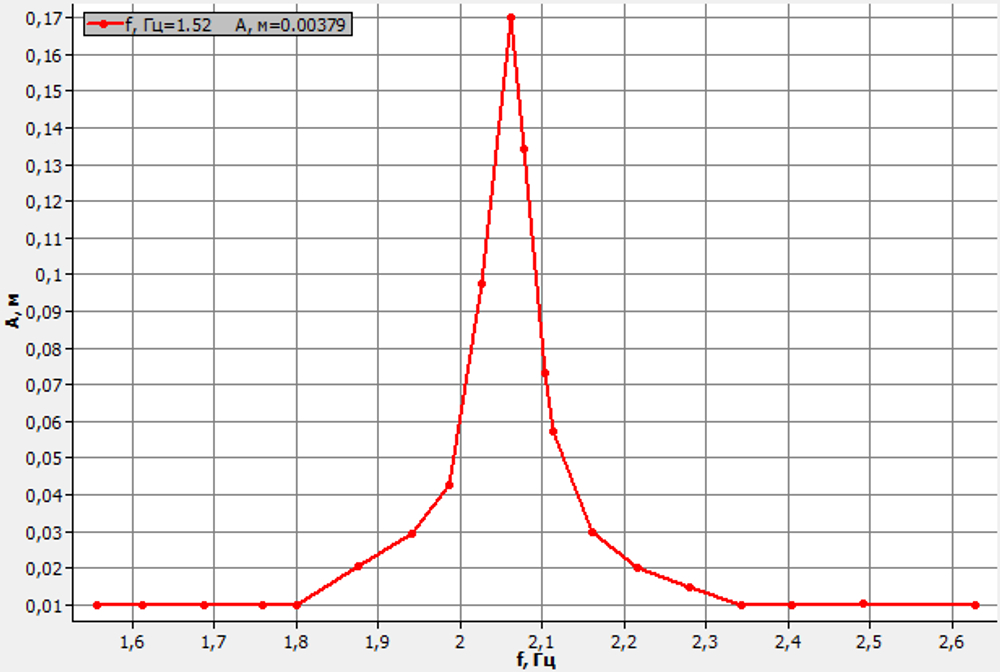

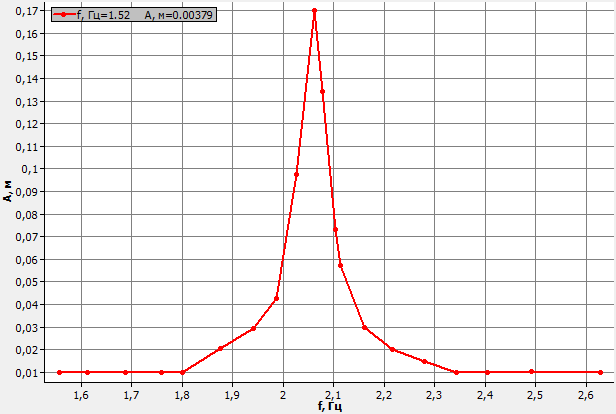

Полученные данные собираются в таблице и выводятся на экран в виде графика зависимости амплитуды колебаний от частоты (резонансная кривая). Это позволяет определить резонансную частоту и оценить добротность колебательной системы.
Габариты установки 1400х500х340мм
Применение в образовательном процессе
Работа идёт в два этапа. Сначала по датчику расстояния получают график координаты тележки и находят амплитуду и частоту свободных колебаний. Затем меняют частоту вращения двигателя, снимают амплитуду при разных частотах вынуждающей силы, строят резонансную кривую, определяют резонансную частоту и оценивают добротность системы.
Преимущества
- Тележка на магнитной подвеске с малым трением
- В комплекте 2 тележки с разным сопротивлением движению
- Датчик расстояния и оптоэлектрический датчик частоты вращения двигателя
- Габариты 1400×500×340 мм
Произведено компанией «Научные развлечения» (Россия). Бренд «Наураша» выпускает цифровые лаборатории для дошкольного и начального образования. Соответствует требованиям ФГОС. Входит в перечень Приказа 838 Минпросвещения.
