Установка для изучения поляризации света и проверки закона Малюса: светодиодный осветитель, поляризатор, анализатор и цифровой датчик света в светонепроницаемом корпусе.
Характеристики и комплектация
Назначение
- изучение поляризации света и методов получения плоскополяризованного света
- исследование зависимости интенсивности плоскополяризованного света от угла между плоскостью колебаний и плоскостью анализатора
Устройство

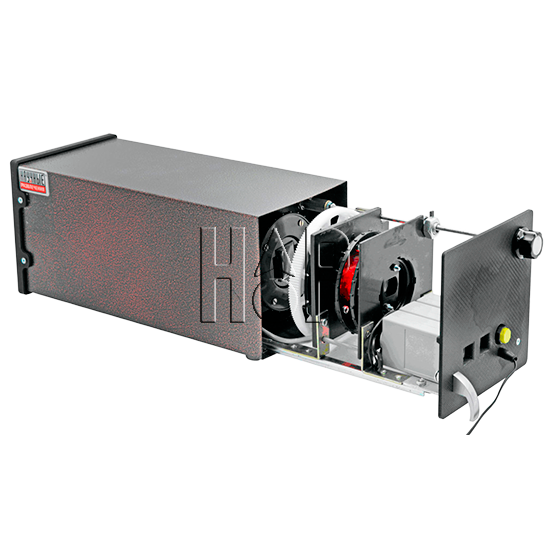

Оптическая схема установки состоит из источника излучения, светодиодного осветителя, поляризатора, анализатора на основе поляроидной пленки, а также цифрового датчика света. Элементы оптической схемы смонтированы на раме, которая на время проведения измерений вдвигается внутрь светонепроницаемого металлического корпуса. Питание светодиодного осветителя осуществляется от внешнего источника питания, сетевого адаптера. Вращение анализатора производится при помощи зубчатого механизма, связанного с датчиком угла поворота и приводимого в движение рукояткой на передней панели установки. Датчик света регистрирует интенсивность излучения после прохождения через поляризатор и анализатор.
Описание

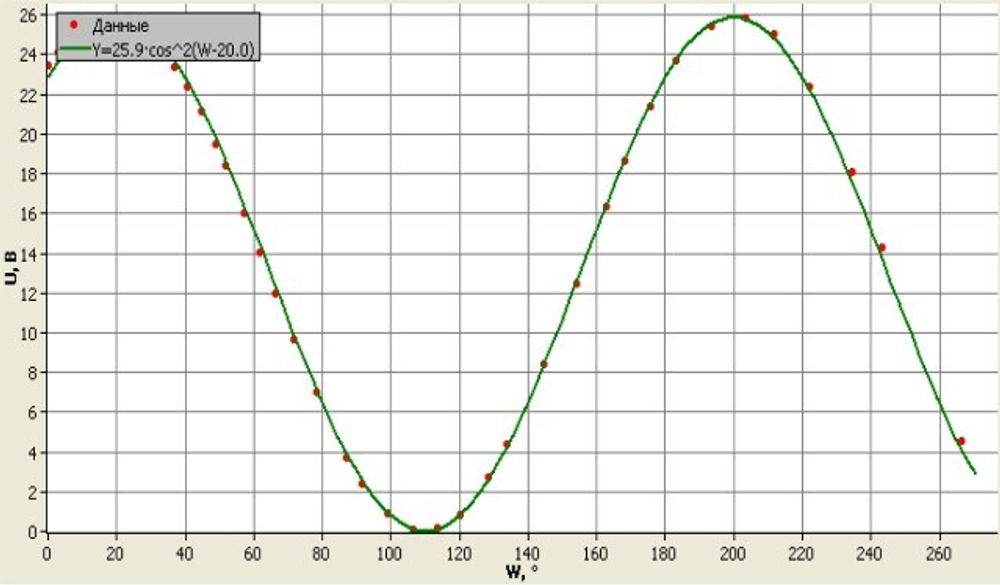

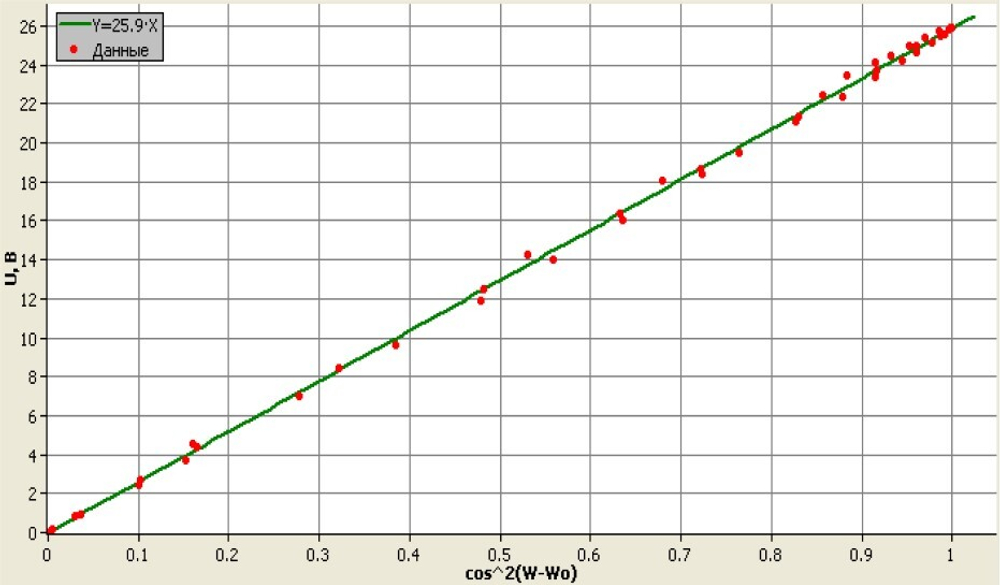

Компьютерный сценарий выполнения работы предусматривает регистрацию интенсивности света, прошедшего через оптическую систему, при различных углах поворота анализатора. Полученные данные строятся в координатах (угол поворота, интенсивность света) и аппроксимируются зависимостью Y = A cos2Φ. Для большей наглядности при проверке закона Малюса экспериментальная зависимость перестраивается в координатах (cos2Φ, I), после чего на основе метода наименьших квадратов на графике строится прямая линия.
Габариты установки 150х150х300мм
Применение в образовательном процессе
Анализатор поворачивают рукояткой, датчик света регистрирует интенсивность при разных углах. Программа строит зависимость интенсивности от угла, аппроксимирует её квадратом косинуса и перестраивает график так, чтобы проверить закон по прямой, построенной методом наименьших квадратов.
Преимущества
- Анализатор на основе поляроидной плёнки
- Зубчатый механизм вращения анализатора, связанный с датчиком угла поворота
- Питание осветителя от сетевого адаптера
- Габариты 150×150×300 мм
Произведено компанией «Научные развлечения» (Россия). Бренд «Наураша» выпускает цифровые лаборатории для дошкольного и начального образования. Соответствует требованиям ФГОС. Входит в перечень Приказа 838 Минпросвещения.
