Наклонная скамья с оптоэлектрическими датчиками для определения коэффициента трения скольжения по равноускоренному движению бруска.
Характеристики и комплектация
Назначение
- Изучение сухого трения и ознакомление с методами определения коэффициента трения скольжения
- Расчет коэффициента трения скольжения на основе кинематических параметров равноускоренного движения тела по наклонной плоскости
Устройство

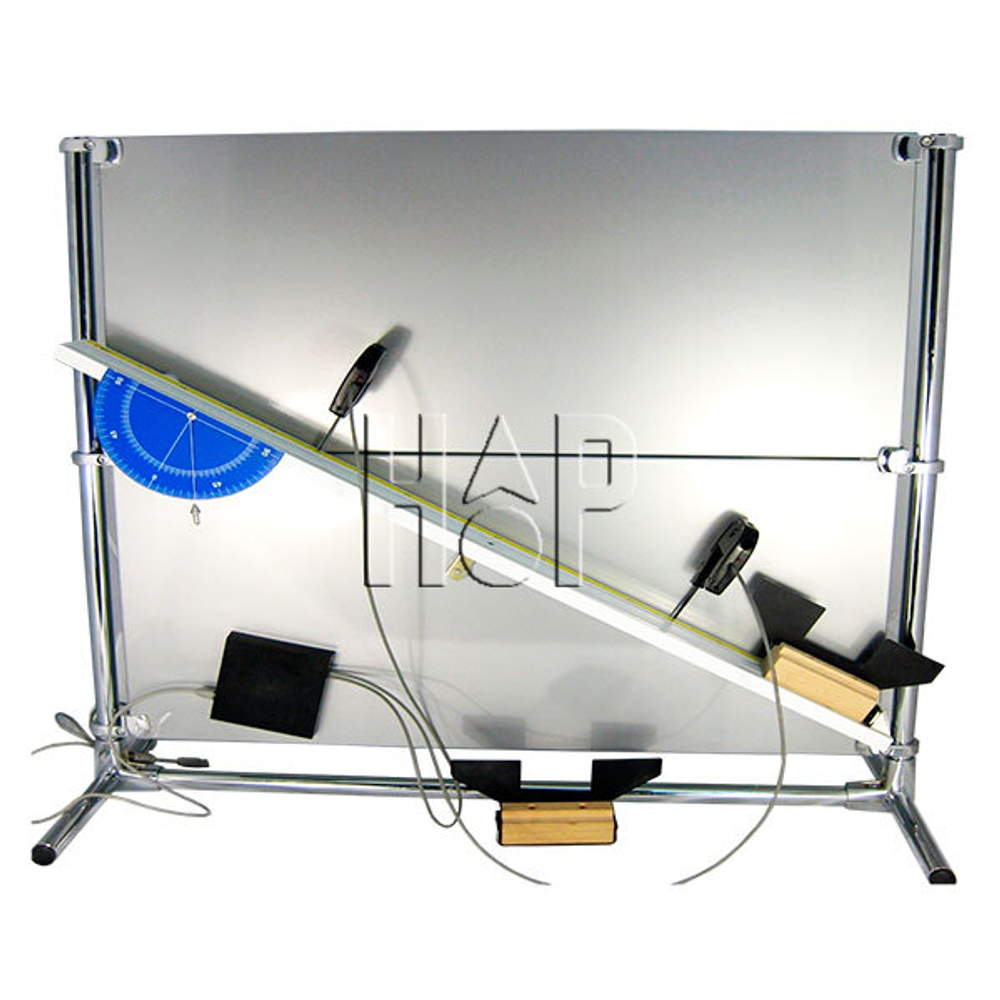

В основе установки лежит скамья, магнитное крепление которой позволяет устанавливать её под любым углом к горизонту. Скамья имеет шкалу для определения положения датчиков и транспортир с отвесом для измерения угла наклона. Движение брусков, которые отличаются друг от друга только материалом скользящей поверхности, контролируется оптоэлектрическими датчиками.
Описание
Решение уравнения движения бруска по наклонной плоскости приводит к следующему соотношению для определения коэффициента трения:
µ = g sin α − α / g cos α

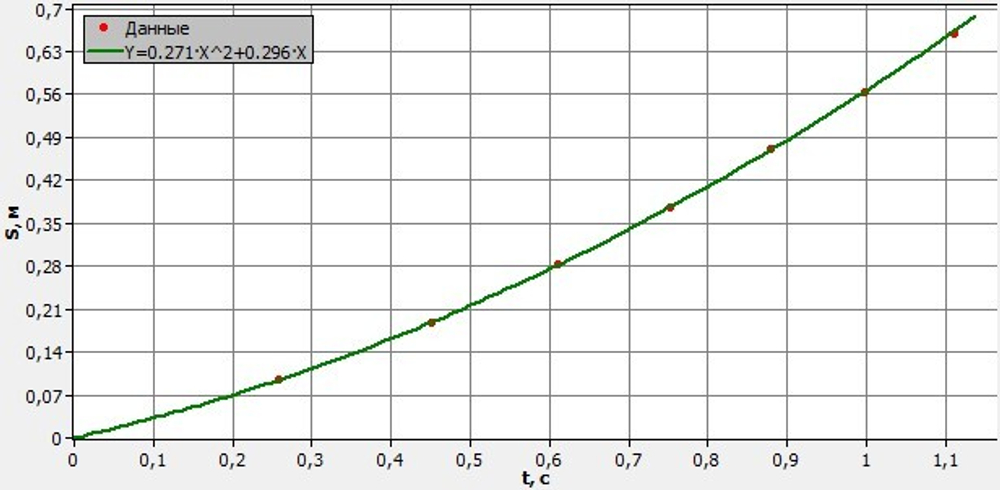

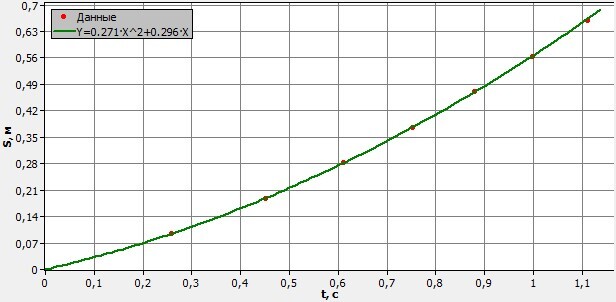

Угол наклона скамьи α измеряется по транспортиру, а ускорение α определяется на основе построения на экране компьютера зависимости перемещения от времени, аппроксимации экспериментальных точек квадратичной зависимостью и вывода на экран ее коэффициентов. Для реализации этого компьютерный сценарий работы содержит таблицу, в которую с клавиатуры вводятся координаты тележки, а автоматически вводятся значения времени, соответствующие положению маркера.
Габариты установки 970х420х830мм
Применение в образовательном процессе
Скамью ставят под нужным углом и измеряют его транспортиром с отвесом. Координаты бруска вводят с клавиатуры, время записывается автоматически, программа аппроксимирует перемещение квадратичной зависимостью и даёт ускорение. Опыт повторяют с брусками, у которых разный материал скользящей поверхности.
Преимущества
- Магнитное крепление скамьи под любым углом к горизонту
- Шкала для установки датчиков и транспортир с отвесом
- Бруски, отличающиеся только материалом скользящей поверхности
- Габариты 970×420×830 мм
Произведено компанией «Научные развлечения» (Россия). Бренд «Наураша» выпускает цифровые лаборатории для дошкольного и начального образования. Соответствует требованиям ФГОС. Входит в перечень Приказа 838 Минпросвещения.
