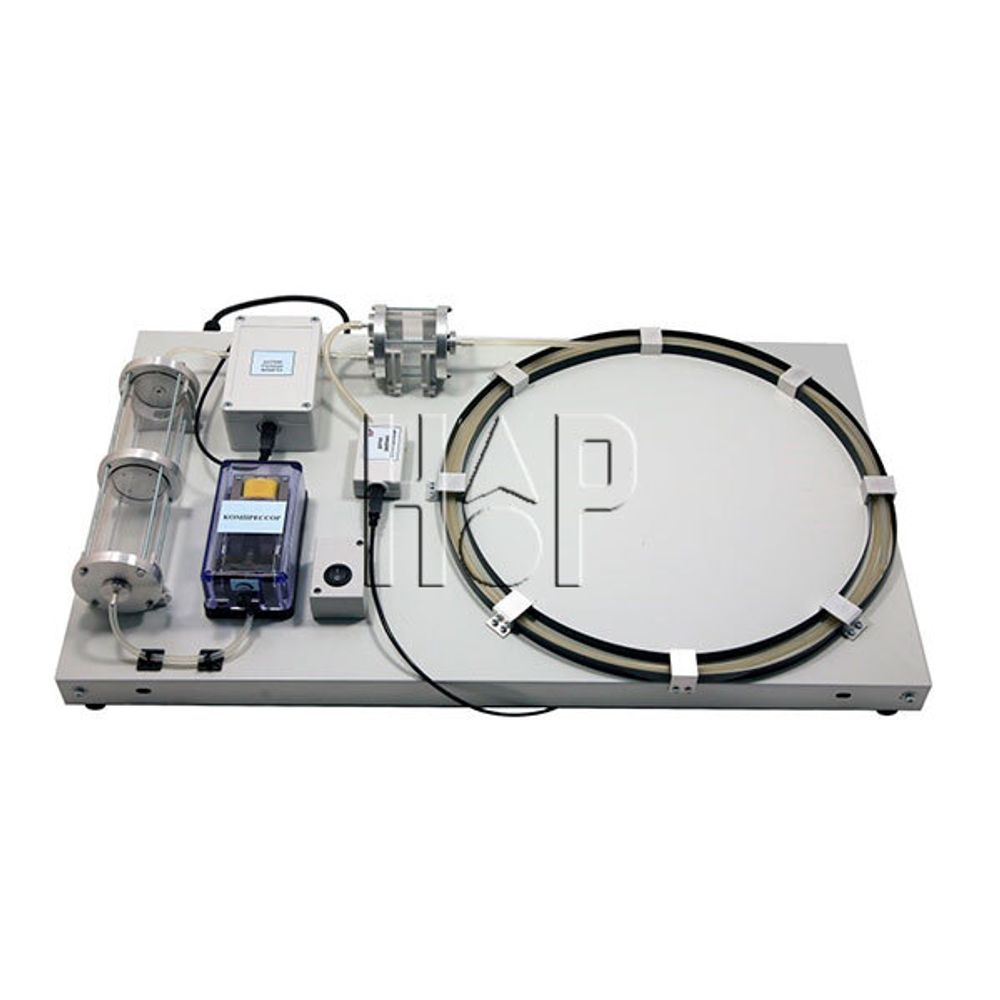

Учебный экспонат Определение коэффициента вязкости воздуха

Назначение Изучение установившегося течения газа по трубке круглого сечения (течение Пуазейля); Определение коэффициента динамической вязкости воздуха. Устройство Лабораторная установка выполнена в виде настольного стенда, на котором смонтированы все элементы установки и соединяющие их трубопроводы. Перепад давления на трубке малого сечения измеряется с помощью дифференциального датчика давления, один из штуцеров которого соединен с воздушной камерой, а другой – с атмосферой. Изменение расхода воздуха осуществляется регулятором на воздушном компрессоре и контролируется с помощью цифрового датчика расхода газа. Описание Методика определения коэффициента динамической вязкости воздуха основана на регистрации экспериментальной зависимости расхода воздуха от разности давлений на концах тонкой трубки (капилляра). Согласно формуле Пуазейля, эта зависимость прямо пропорциональная. Снятые экспериментальные точки в программе обработки аппроксимируются прямой линией по методу наименьших квадратов. Полученный угловой коэффициент A, радиус капилляра R ти его длинна I позволяют рассчитать коэффициент динамической вязкости воздуха по формуле: η = πR4 / 8Ãɭ Габариты установки 700х400х120мм
