Учебный экспонат Определение оптических характеристик собирающей и рассеивающей линз

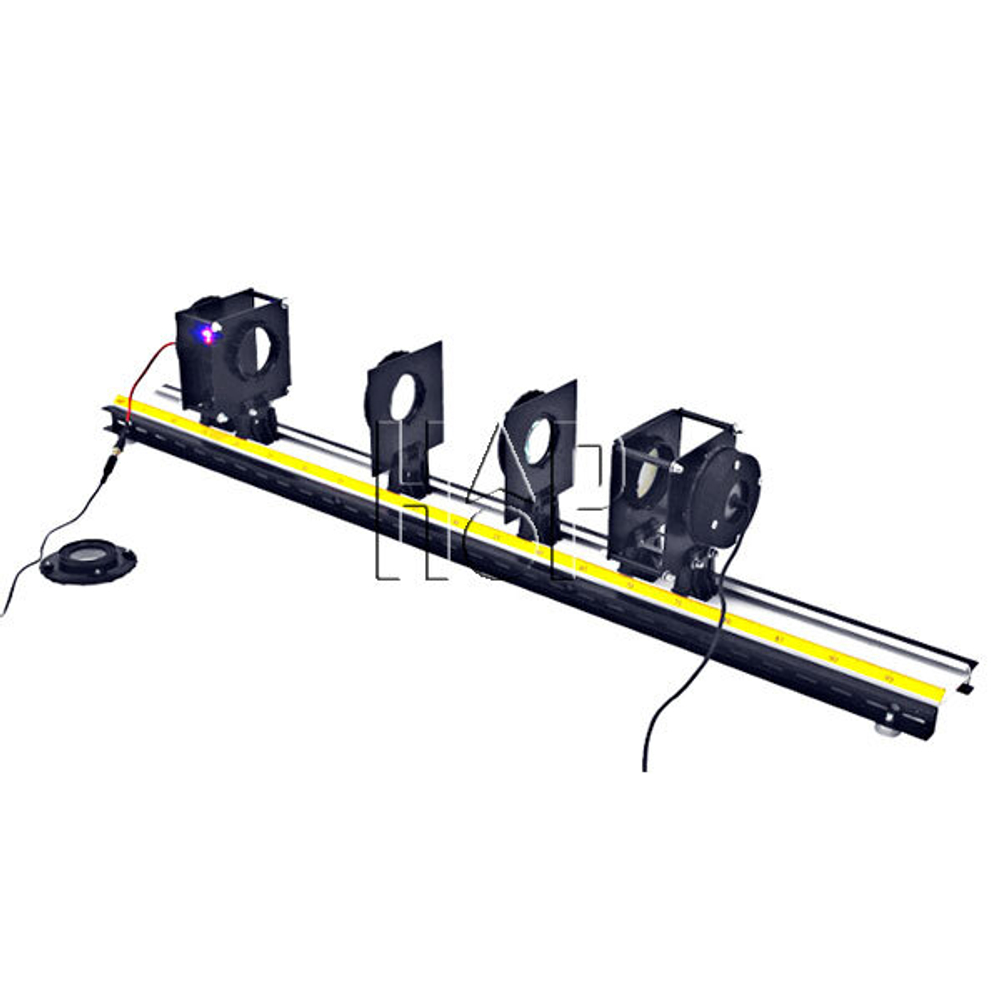

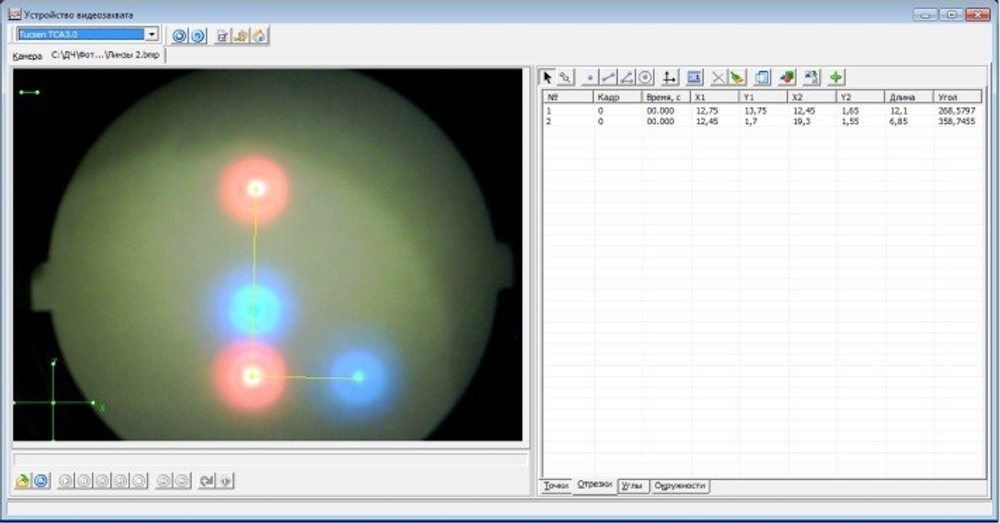

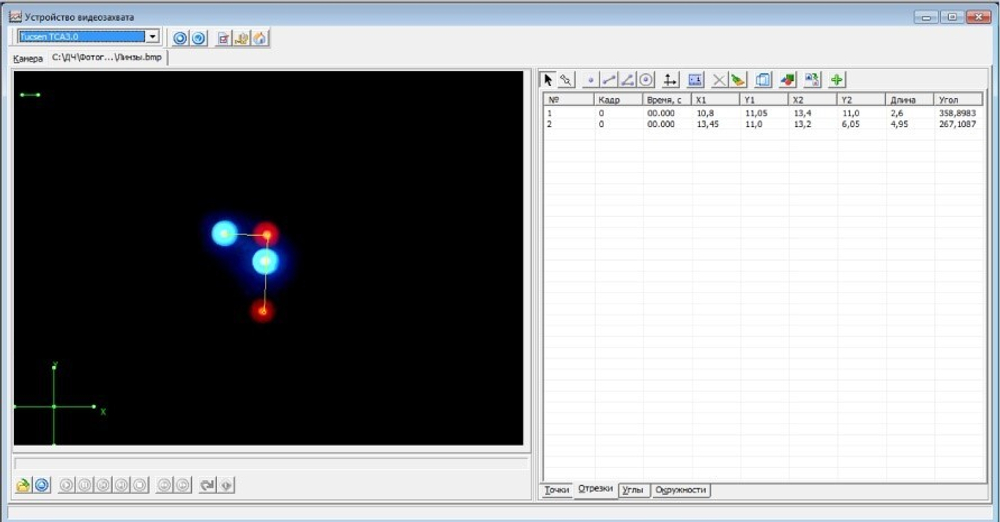

Назначение Изучение основных понятий и законов геометрической оптики; Определение фокусного расстояния собирающей линзы; Определение фокусного расстояния рассеивающей линзы. Устройство Оптическая схема установки включает светодиодный осветитель, собирающую линзу или комбинацию рассеивающей и собирающей линз, а также полупрозрачный экран, за которым установлен видеорегистратор. Для установки оптических элементов используются оптические стойки, перемещающиеся вдоль оптической скамьи. На первой стойке смонтирован светодиодный осветитель, а также при съемке осветителя может размещаться видеорегистратор, на следующих стойках устанавливаются линзы. Последняя стойка используется для размещения экрана и видеорегистратора. Конструкция первой и последней стоек обеспечивает съемку изображения на экране и объекта (светодиодного осветителя) в одном масштабе. Описание Выполнение работы включает получение изображения при различных расстояниях между объектом и линзой и определение фокусного расстояния линзы на основе полученных данных. Для нахождения увеличения оптической системы объект и его изображение фотографируется с помощью видеорегистратора. Обработка фотографий средствами программы позволяет получить геометрические размеры объекта и изображения, после чего сравнить отношение характерных размеров на фотографиях с отношением расстояний между объектом и линзой и линзой и экраном. Габариты установки 190х120х1000мм
