Учебный экспонат Определение теплопроводности воздуха

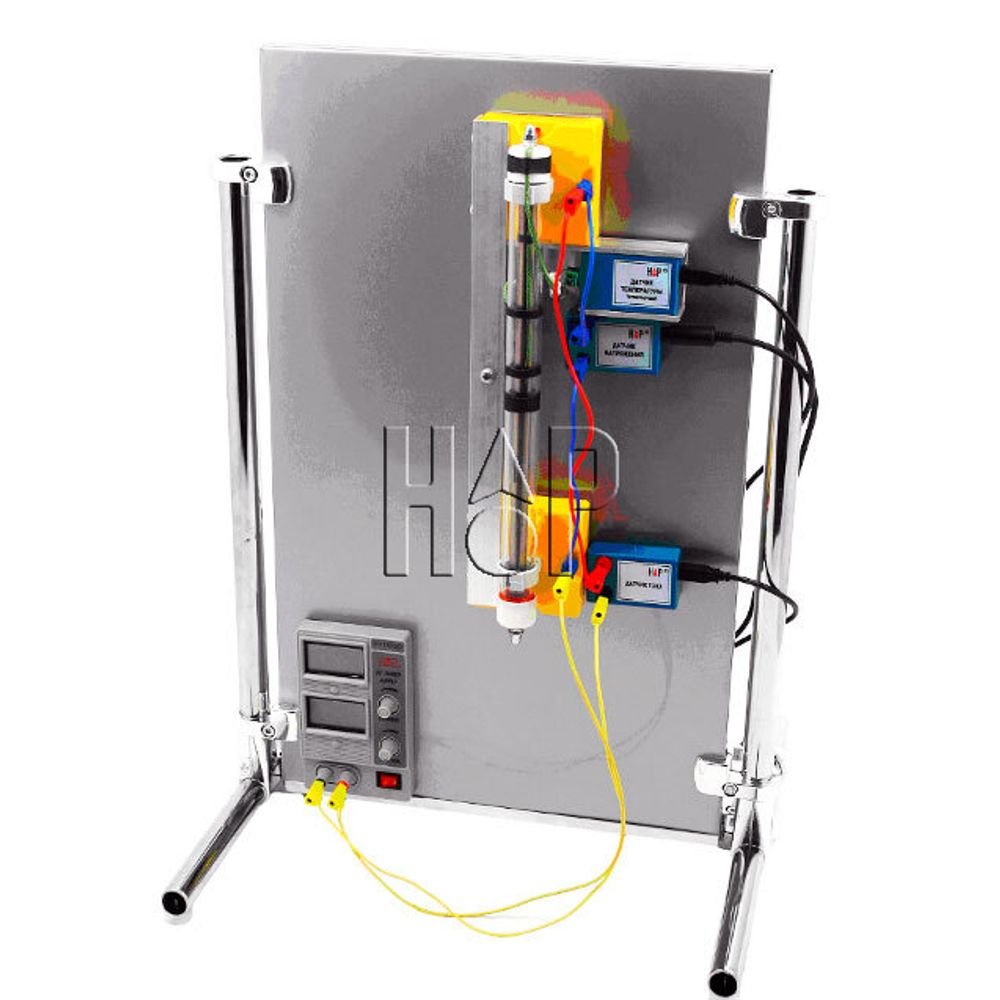

Назначение Изучение явления передачи тепла за счет теплопроводности; Измерение коэффициента теплопроводности воздуха. Устройство Основной элемент установки – две коаксиальные трубки, размещенные вертикально, что максимально затрудняет возникновение конвективных потоков в пространстве между трубками. Внутренняя трубка – нагреватель. Тепловая энергия передается через воздушный промежуток к внешней трубке и рассеивается в окружающее пространство. Описание Методика определения коэффициента теплопроводности воздуха опирается на равенство стационарного теплового потока между цилиндрами мощности, выделяемой нагревателем во внутреннем цилиндре, что приводит к следующей формуле для коэффициента теплопроводности: λ = I * U * In(r2/r1) / 2π h * (T1-T2) Необходимые для подстановки в формулу параметры измеряются следующими датчиками: Разность температур между внутренним и внешним цилиндрами – дифференциальным термопарным датчиком температуры; Напряжение на нагревательном элементе – цифровым датчиком напряжения; Сила тока в цепи нагревателя – датчиком тока. Габариты установки 470х450х860мм
