Настольный стенд с баллистическим маятником и разгонной трубкой для стального шара: измерение скорости тела и проверка законов сохранения момента импульса и механической энергии.
Характеристики и комплектация
Назначение
- изучение закона сохранения момента импульса
- изучение закона сохранения механической энергии
- изучение методов определения скорости движущегося тела
Устройство
Установка смонтирована на вертикальном настольном стенде и включает в себя баллистический маятник и вертикальную трубку, в которой разгоняется стальной шар. В верхней части стенда установлен датчик угла поворота, на оси которого с помощью жесткой штанги закреплен баллистический маятник, цилиндрическое тело с полостью для захвата шарика. Труба для разгона шара заканчивается поворотным элементом, который обеспечивает горизонтальное направление вектора скорости шара при взаимодействии с баллистическим маятником. Для измерения скорости шара перед баллистическим маятником на стенде устанавливается оптоэлектрический датчик.
Описание

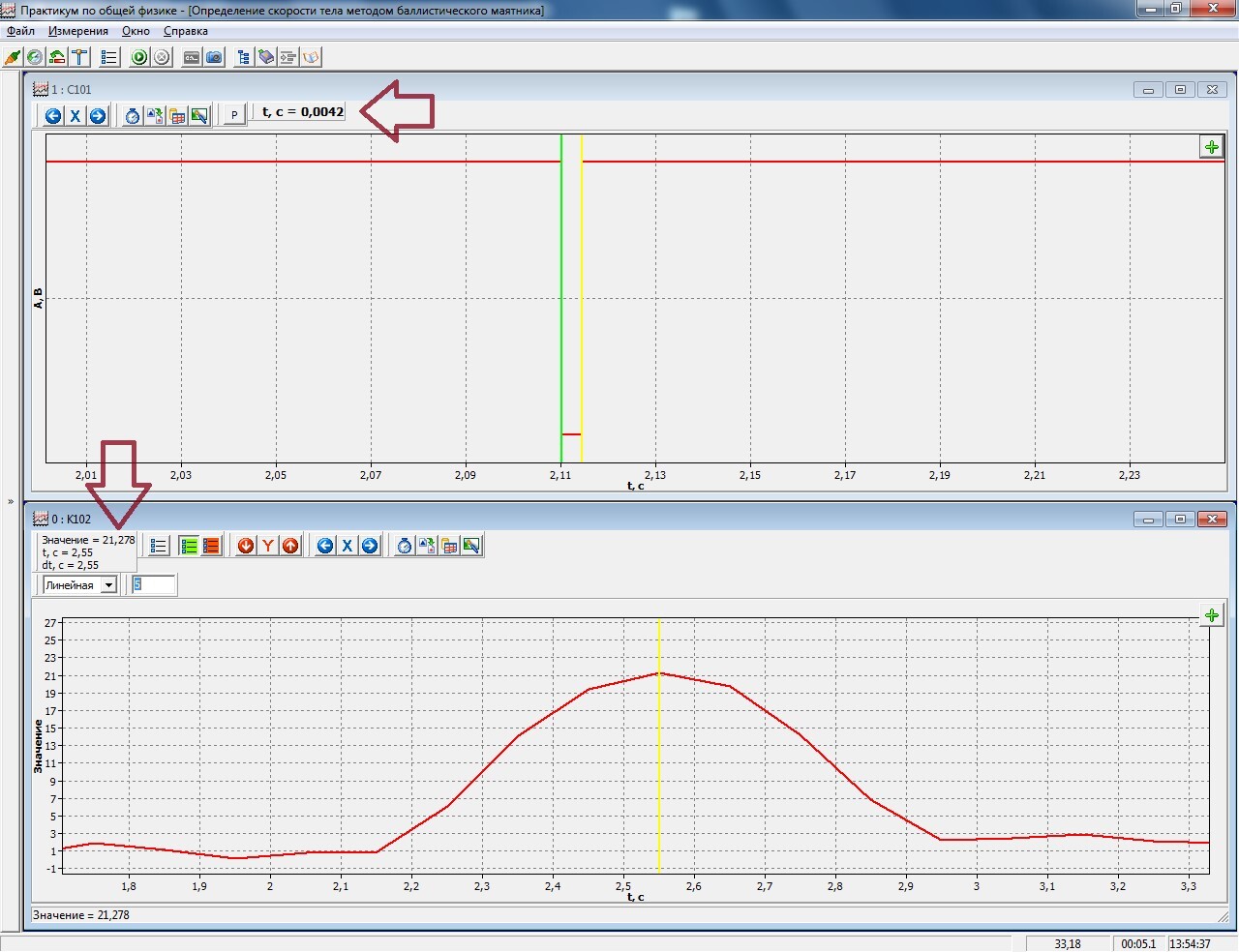

При проведении эксперимента регистрируется угол отклонения баллистического маятника и время перекрывания оптической оси датчика шаром, вылетающим из трубки. Скорость шара определяется двумя независимыми методами: по углу отклонения баллистического маятника и по времени пролета шара через оптоэлектрический датчик. Полученные значения сравниваются между собой и с максимально возможной скоростью шара, рассчитанной с использованием длины трубки, в которой шар набирает скорость.
Габариты установки 500х380х970мм
Применение в образовательном процессе
Скорость шара определяют двумя независимыми способами: по углу отклонения маятника и по времени пролёта шара через оптоэлектрический датчик. Затем оба значения сравнивают между собой и с наибольшей возможной скоростью, рассчитанной по длине трубки.
Преимущества
- Датчик угла поворота на оси маятника
- Оптоэлектрический датчик перед маятником для замера времени пролёта
- Поворотный элемент на конце трубки задаёт горизонтальную скорость шара
- Габариты 500×380×970 мм
